クリックで大きく表示されます。

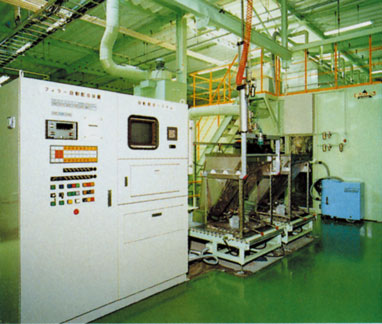

工場建屋の高層化を不要にしたワンフロア方式の経済性にご注目下さい。配合の省力化・配合の信頼性・クリーンな作業環境。ゴム混練工場のリフレッシュ効果が多くの工場で立証されています。
・コンピューターコントロールのCAMシステムで、ミキシングコントローラーとの連携が可能です。
・仕込み階に設置する一床構造を可能とする、セミクローズドシステムです。
・投入バケットの内部点検とクリーニングが容易です。
・最大26種類の粉末材料をストックできます。
最大26種のカーボンブラックやホワイトフィラーを任意の配合に自動累積計量して、ミキサーの投入場所へ自動搬送する装置です。紙袋用とフレキシブルコンテナー用のホッパーの容積はミキサーの容量とバッチサイクルに合わせて設計可能で、紙袋用には空き袋自動処理装置を付属させることができます。クリーンな工程構築に好適です。

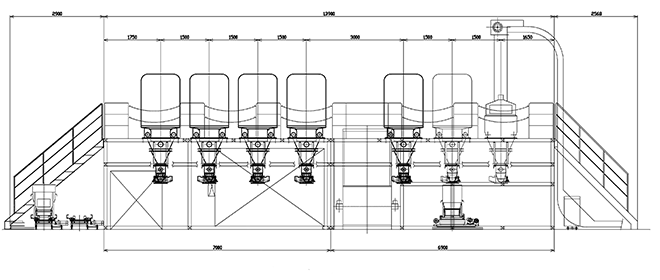

ステンレス製の多角形ホッパーは、10基までは、1列、それ以上の場合は2列でスチール製の架台に取り付けられます。投入ステージの高さは、床上から 2.9メートルで標準仕様のフォークリフトで荷揚げすることができます。フォークリフトの仕様ができない所では、専用リフターをオプション装備します。流動性の悪い粉末材料については、鈴鹿エンヂニヤリングが開発したアンチブリッジホッパーを装備します。このホッパーをご採用頂きますと、ゴム配合材料の殆どの銘柄に対応することができます。標準ホッパーには、紙袋用、自動供給用を用意しており、工場へ搬入される粉末材料の荷姿に合わせて選択して頂くことができます。
高分解能を備えた計量専用ロータリーバルブあるいはスクリューフィーダーを装備しています。ロータリーバルブの接材部は硬質クロムメッキを施し、アンチプラグアップのためノッカーを装備しています。駆動モーターはインバーター制御で、回転数を自在に調整することができます。ロータリーバルブの下図にはカットゲートを設け、高い計量精度を保証しています。10ホッパー以上の装置には、スクリューフィーダーを装備します。
ロードセル台秤をトラバースキャリヤーに搭載して、ホッパー下部に敷設したレーンを走行させます。高分解能のロードセルが計量データをコンピュータへ送ります。(※100kg以上も設計・製作します。)

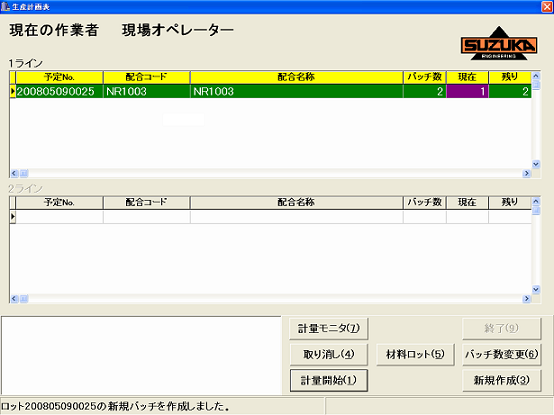

コンピュータが装置を自動制御します。予め登録した「材料」と「配合」を呼出して、計量機へ設定信号を送ります。
粉体を扱う場合、必ず粉塵が発生します。特にカーボンブラックを大量に扱うゴム混練工場では、粉塵対策が欠かせません。この装置には、ホッパーの投入口と フィーダーの排出口に集塵フードを設け、計量トラバースレーンをすっぽりと防塵カバーで囲ってあります。集塵機はジェットパルスエヤー逆洗浄方式の払い落とし機構で、連続して安定した集塵性能を発揮します。回収はバケット方式で、バケット内部に装填したポリフィルムの袋へ収容し、2次感染することなく回収することができます。
・材料保管棚 この装置のホッパー取付けフレームの下部空間を材料保管棚として活用することができます。
・フレキシブルコンテナー回収ブース フレコンの回収作業は、粉塵汚染源ともなり厄介な作業です。人手を煩わさない回収ブースの設置が効果的です。
・各種ローディング機器 粉体を取扱うあらゆる機器を設計製作します。
配合装置から出てきた投入バケットを、ミキサーへ搬送して投入する装置です。機能により1.ハンドダイプ2.バケット自動搬送タイプ3.自動搬送投入タイプの3方式をラインアップしました。いずれも、投入バケットを自在に着脱し、ワンタッチ操作で仕込み操作を可能としています。(流動性の悪い粉末材料は、ハンマーリングが必要)
・ハンドタイプタイプ仕込装置 エアーリフトによるバランス機構と軽快な搬送機構で、作業者の「手」で操作します。上下・左右・前後」・350度旋回・バケット開閉を軽やかにこなします。バケットの着脱は、フォークリフト方式です。
・バケット自動搬送タイプ仕込装置 定位置に停止した投入バケットを検出すると、自動チャッキングして搬送し、配合装置のスタート位置へ配送します。このタイプは複数のミキサーへ供給したり、配合装置とミキサーの位置が離れている現場に適用します。
・自動搬送・自動投入タイプ仕込装置 配合装置からミキサー投入ホッパーまで、一連の機械化によって作業者の「手」を煩わすことなく、自動運転することのできる機構を構成します。
・投入バケット 配合装置で計量機の上へ載って、コンピューターの指令によって計量が終わった材料を、ミキサーへ搬送して投入する容器です。配合により、一括投入型と分割投入型があります。バケットの底部に設けたハンギングダンパは、ワンタッチで開閉することができます。流動性のわるい材料には、新しく強制排出機構付きのバケットを開発しました。
| ホッパー仕様 | 材料 | 容積 | フィーダー |
|---|---|---|---|
| B1R | SUS 304 | 1 m3 | ロータリー |
| B1S | SUS 304 | 1 m3 | スクリュー |
| B2SR | SUS 304 | 2 m3 | スクリューとロータリー |
| F1R | SUS 304 | 1 m3。 | ロータリー |
| F1S | SUS 304 | 1 m3 | スクリュー |
| F2SR | SUS 304 | 2 m3 | スクリューとロータリー |
| ロータリーバルブ仕様 | 能力 | モーター | 回転数 | 停止精度 |
|---|---|---|---|---|
| RV-15 | 40kg/min | 0.4kW | 130/156rpm | 50g |
| RV-20 | 50kg/min | 0.75kW | 130/156rpm | 60g |
| スクリューフィーダー仕様 | 能力 | モーター | 回転数 | 停止精度 |
|---|---|---|---|---|
| RV-15 | 40kg/min | 0.4kW | 156rpm | 50g以下 |
| RV-20 | 50kg/min | 0.75kW | 156rpm | 50g以下 |
| カットゲート仕様 | エアーシリンダー | カット精度 |
|---|---|---|
| RV-15 | φ40 | ±50g（最小 ±20g） |
| RV-20 | φ40 | ±50g（最小 ±20g） |
| 計量機仕様 | ロードセル台秤 | ロードセル台秤 |
|---|---|---|
| 秤量 | 50kg | 100kg |
| 最小表示 | 10g | 20g |
| 風袋キャンセル | 自動 | 自動 |
| トラバーサーモーター | 1.5kW | 1.5kW |
※この仕様は予告なしに変更する事があります。
