Product
クリックで大きく表示されます。
誰がやっても同じ練り、見えないミキシングチャンバー内が見える!!ミキシングPCは設定PCから入力した生産情報を受信し、管理PCから登録したマスターデータをデータベースより取出し、これに基づいて自動制御による操作を行い、混練実績をデータベースに記録します。また混練チャートはCSVファイル形式でハードディスクに記録します。
・マン/マシン・システムを重視してヒューマンエラーを排除したシステムデザイン
・OSはWindows XPで容易な操作を実現
・見やすい高解像度19インチ液晶カラーモニター
・混練品質の保証-CAMシステム
・従来のアナログ/デジタル計器も併設
・練りのステップを画面に分かりやすく表示
・次の工程を画面に表示
・工程を確認しながら確実な操作でオペレーターの負担が軽減されます。

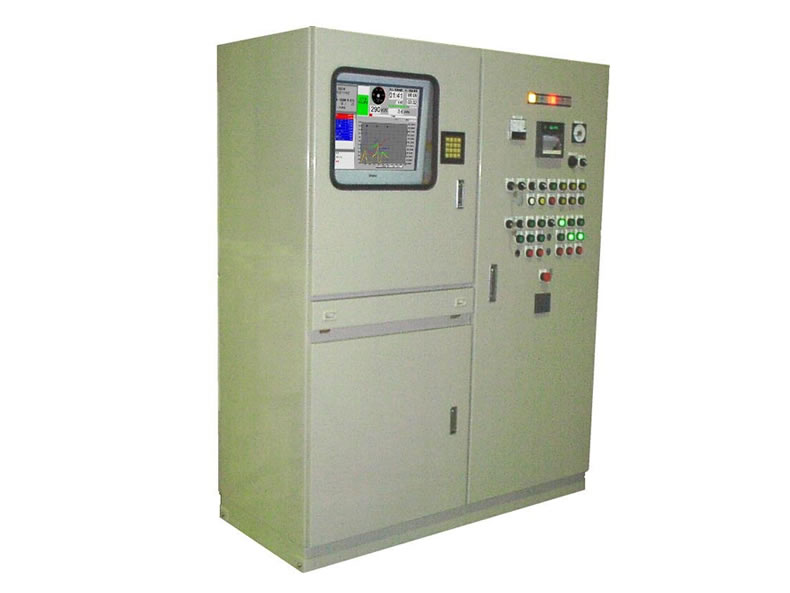

加圧ニーダーやミキサーの操作をコンピューターで自動制御する装置で、自動配合装置とリンクさせて、混練工程に品質保証システムを構築する基礎となっております。
1.時間制御 / 電力制御 / 温度制御の各々の組み合わせの中から理想的なゴム練り制御方法を配合に合わせて選択できます。
2.テスト練りで合格した混練パターンを記憶してモデルパターンとして使用可能。
1.3000配合以上の作業標準をファイルして瞬時に呼出し。
2.練りの結果は本体内蔵PCのハードディスクに連続記録可能。
3.粉塵を避けるためネットワーク、メモリーカード等により別の場所で練りの結果をバッチ毎にプリントアウト出来ます。
4.品質のトレーサビリティーが容易となります。(バッチ毎にA4サイズでプリント出力)
5.現在使用しているニーダー、ミキサーの制御盤のみの付け替えももちろん可能です。

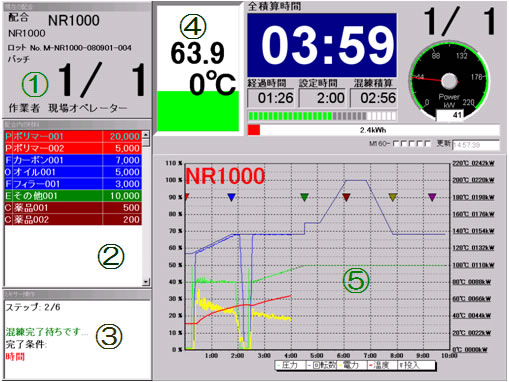

1.現在の配合
・配合名
・ロットナンバー
・生産バッチ
・作業者名
2.配合材
・仕込指令
・配合表
・投入手順(色別)
・(チャート上部 ▼印参照)
3.工程進度
・進行ステップ数
・現在工程
・完了するための条件
4.各パラメーター
・槽内温度
・タイムカウント
・時間インジゲーター
・電力メーター
5.混練チャート
・フローティングウェイト圧力
・ローター回転数
・瞬時電力値
・混練槽内温度
・投入指令
・混練チャートはCSVファイルとしてハードディスクに記録されます。

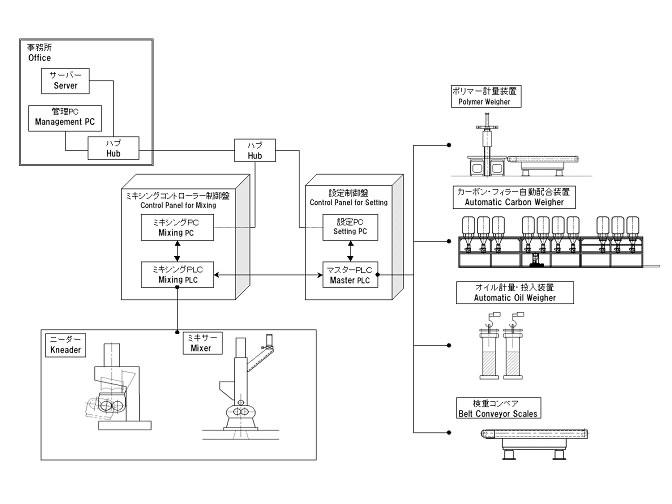

1.マスターデータ管理 (管理PC: 配合管理システム)
データベースサーバーへマスターデーターを登録し、複数の計量装置を一括管理する機能を備えます。
・材料表登録
・配合表登録
・混合パターン登録
・ホッパー・バケットの材料の割付
・作業者登録
2.生産管理 (設定PC: 配合システム)

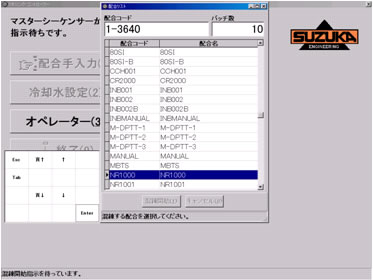

バーコードリーダーにより、もしくは配合番号を指定することにより生産予定を入力します。あらかじめ入力することも可能です。
・生産予定入力
3.計量制御 (設定PC: 配合システム)
設定PCからマスターPLCに指示を与えることにより、すべての計量装置を統合的に動作させます。
4.混練制御
・自動制御
設定PC(配合システム)より配合指示を受信後、あらかじめデータベースに登録した混練設定に基づき、ミキサーの主モーター、フローティングウエイト、供給ドア、ドロップドア、槽反転モーターなどを自動制御します。
・混練条件 (ミキシングPC: ミキシングコントローラー)
設定条件は複数の混練ステップから構成され、各ステップには操作指示、モーターの初期値、完了値設定、時間、温度、電力量、を組み合わせた混練の完了条件を設定可能
・実績データ保存
ゴム温度、電力、ローター回転数などの各ステップの初期実績値、完了実績値と推移チャートが保存可能
5.ロット管理 (設定PC: 配合システム、ミキシングPC: ミキシングコントローラー)
・配合ロットを自動管理
日付、配合番号、連番を組み合わせた配合ロット番号をユーザーにより任意に構成可能(重複しないロット番号であることが必要)
6.日報表示 (管理PC: 配合管理システム)
・計量実績の表示、印刷
・混練実績の表示、印刷
・バッチ毎の計量実績の表示、印刷を実施

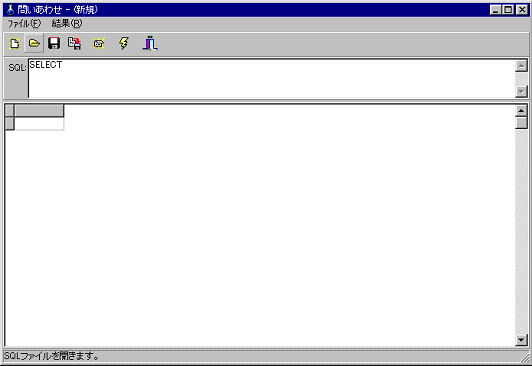

7.問い合わせ機能 (管理PC: 配合管理システム)
平易なSQL文の入力により、データベース内のデータに対して問い合わせを実行。ユーザーにより任意の問い合わせを作成可能
1.ミキサー各機器動作指令出力
・ウエイト上昇/下降
・ホッパードア開/閉
・ドロップドア開/閉
・ラッチ開/閉
2.各機器設定信号
ミキサー各機器への設定信号を出力します。(DC0～10VもしくはDC4～20mA)
・主モーター回転数指令
・ウエイト圧力指令
3.投入信号指令
各原材料計量投入装置への投入指令信号を出力します。
・ポリマー
・カーボン
・オイル
・薬品
・予備
4.警報出力
1.ミキサー各機器位置信号入力
・ウエイト上限/中間/下限
リニアトランスデューサーはオプション対応可能
・ホッパードア開限/閉限
・ドロップドア開限/閉限
・ラッチ開限/閉限
2.各機器モニター信号
ミキサー各機器からのモニター信号を入力します。(DC0～10VもしくはDC4～20mA)
・ゴム温度(熱電対タイプK)
・瞬時電力
・消費電力量パルス(瞬時電力信号による積算も可能)
・主モーター回転数
・ウエイト圧力
3.投入完了信号
各原材料計量投入装置からの投入完了信号を入力します。
・ポリマー
・カーボン
・オイル
・薬品
・予備
4.異常信号入力
※この仕様は予告なしに変更する事があります。
1.品名
省スペースFAコンピュータ
2.CPU
Pentium M745 1.8GHz
3.メモリー
1GB
4.OS
Microsoft Windows XP Professional SP3
5.ネットワークアダプター
10Base-T/100Base-TX/1000Base-T
6.液晶ディスプレイ
19インチディスプレイ
1.品名
省スペースFAコンピュータ
2.液晶ディスプレイ
15インチディスプレイ
3.入力デバイス
バーコードリーダー
1.品名
省スペースFAコンピュータ
2.液晶ディスプレイ
17インチディスプレイ
1.メーカー
三菱電機株式会社
2.形式
Qシリーズ
3.PLC ネットワーク
MELSECNET/H
1.メーカー
横河電機株式会社
2.形式
uR10000 2ペンタイプ
※この仕様は予告なしに変更する事があります。
